点击图片查看原图

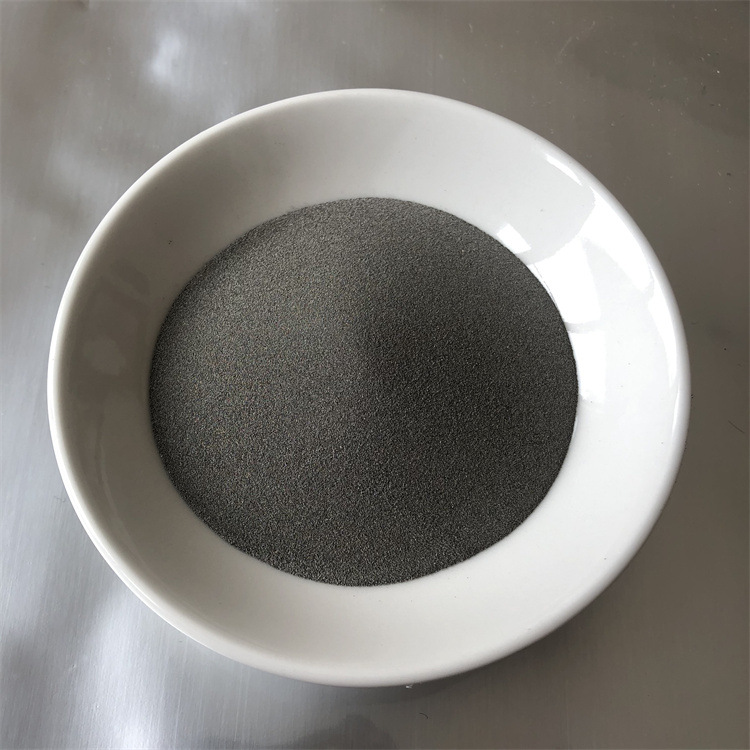

Fe50 铁基合金粉末
主要用途及工艺：
建议用于500℃以下的耐磨，耐蚀焊层，如刮板，车轴，农机具等。适用于适用于氧-乙炔，等离子喷焊工艺。
化学成分与硬度
1.粉末分为供等离子喷涂使用和超音速喷涂使用两种粉末.
2.请严格按相应喷涂工艺要求操作，粉末粒度可调。
3.粉末如有吸潮现象，使用前应进行干燥处理（120℃，保温1小时）
铁基自溶性合金是铁-碳合金中加入一定量的硼、硅元素制成的，通常应用在常温500℃以下耐磨损、耐弱酸腐蚀介质的机械零部件上，尽管铁基自溶性合金综合性能不如镍基、钴基合金， 然而原料来源广泛，价格便宜，雷公科技 专业缔造 这是其得以普及应用的一大优势。
|
粉末 |
硬度 |
化学成分 |
应用工艺 |
粒度 |
典型用途 |
||||||||
|
C |
Cr |
Si |
Fe |
Mo |
Ni |
Mn |
B |
其他 |
|||||
|
Fe1 |
35-40 |
0.15 |
22 |
4.5 |
余 |
2 |
13 |
|
1.6 |
|
PTA堆焊激光熔覆 |
100/270 |
阀门 |
|
Fe2 |
38-44 |
0.15 |
22 |
4.5 |
余 |
2 |
10 |
|
1.8 |
|
PTA堆焊激光熔覆 |
100/270 |
阀座 |
|
Fe5 |
62-67 |
4.5 |
40 |
1.0 |
余 |
|
|
0.97 |
1.8 |
|
PTA堆焊激光熔覆 |
100/270 |
钻杆接头 |
|
Fe90 |
50-55 |
0.15 |
13.5 |
1.3 |
余 |
|
|
|
1.6 |
|
PTA堆焊激光熔覆 |
100/270 |
钻杆接头 |
|
Fe6 |
58-60 |
0.8 |
7.5 |
2 |
余 |
|
32 |
|
4 |
|
OXY喷焊PTA堆焊 |
100/270 |
风机叶片 |
|
Fe45 |
40-46 |
0.6 |
7.5 |
2 |
余 |
|
22 |
|
3 |
|
OXY喷焊PTA堆焊 |
100/270 |
造纸机 |
|
Fe304 |
HB190 |
0.03 |
18.0 |
0.1 |
余 |
|
10 |
0.3 |
|
|
PTA堆焊 激光熔覆或超音速喷涂 |
|
造纸机 |
|
Fe316L |
HB190 |
0.03 |
17.0 |
0.2 |
余 |
2.5 |
12 |
0.5 |
|
|
PTA堆焊 激光熔覆或超音速喷涂 |
100/270、300/500 |
造纸机 |
|
Fe410L |
HB220 |
0.03 |
12.5 |
0.5 |
余 |
|
|
0.1 |
|
|
PTA堆焊 激光熔覆或超音速喷涂 |
|
活塞 |
|
JG-1 |
19 |
0.03 |
17.0 |
0.8 |
余 |
|
|
0.3 |
1.3 |
|
激光熔覆 |
100/270、 300/500 |
活塞 |
|
JG-2 |
26 |
0.04 |
17.0 |
0.3 |
余 |
|
|
0.2 |
2.6 |
|
激光熔覆 |
100/270、300/500 |
活塞 |
|
JG-3 |
46 |
0.12 |
16.5 |
0.8 |
余 |
|
|
|
0.9 |
|
PTA堆焊 激光熔覆 |
|
活塞 |
|
JG-4 |
63 |
1.00 |
4.0 |
0.3 |
余 |
5.0 |
|
0.3 |
|
|
激光熔覆 |
|
活塞 |
|
Fe253 |
35 |
1.75 |
28.0 |
1.3 |
余 |
4.5 |
16.0 |
0.8 |
|
|
激光熔覆 |
100/270 |
发动机气门 |
|
Fe253H |
40 |
2.10 |
28.0 |
1.2 |
余 |
5.5 |
11.5 |
1.0 |
|
|
激光熔覆 |
100/270 |
发动机气门 |
|
Fe101 |
62 |
3.3 |
2.0 |
1.0 |
余 |
|
5.0 |
1.0 |
1.4 |
|
离心浇铸 |
20/300 |
挤出料桶 |
|
Fe102 |
62 |
2.7 |
2.8 |
1.0 |
余 |
|
5.5 |
1.0 |
1.9 |
|
离心浇铸 |
20/300 |
挤出料桶 |
|
Fe103 |
62 |
1.5 |
4.5 |
1.0 |
余 |
|
7.0 |
1.0 |
2.9 |
W:4.5 |
离心浇铸 |
20/300 |
挤出料桶 |
|
Fe104 |
60 |
1.7 |
4.5 |
1.5 |
|
|
11.0 |
0.8 |
3.0 |
|
离心浇铸 |
20/300 |
挤出料桶 |
|
Fe105 |
62 |
1.5 |
4.5 |
1.3 |
|
1.5 |
12.0 |
1.0 |
2.8 |
|
离心浇铸 |
20/300 |
挤出料桶 |
|
Fe106 |
62 |
1.08 |
5.42 |
2.01 |
|
|
27 |
0.89 |
3.08 |
|
离心浇铸 |
20/300 |
挤出料桶 |
|
Fe107 |
62 |
1.36 |
6.25 |
1.56 |
|
|
16.2 |
1.02 |
2.98 |
|
离心浇铸 |
20/300 |
挤出料桶
|
清河县飞溥合金材料有限公司合作设立的集合金粉末研究、开发、生产为一体的科研生产基地。公司引进美国的金属粉末生产线和全套检测设备，采用成熟的工艺和先进的雾化设施，生产的金属及合金粉末氧含量低，使用性能好。公司拥有多个研究级的实验室——化学分析室、金相实验室、粉体物理性能实验室以及热喷涂（焊）工艺实验室（激光熔覆等离子喷涂（焊）、超音速喷涂、火焰喷涂（焊）、真空烧结等），产品达到国际先进水平。 公司主要生产各种规格的 喷涂焊丝、镍基合金粉末、钴基合金粉末、铁基合金粉末、激光合金粉末、等离子陶瓷合金粉末、不锈钢喷涂粉末、铜基合金粉末、纯钨粉末、纯钴粉末、纯镍粉末、纯铜粉末、纯锡粉末、不锈钢粉末、热喷涂焊丝、焊条等多个品种规格，主要用于热喷涂（焊）、等离子喷焊、超音速喷涂、火焰喷焊、冶金压制、催化剂、磁性材料等范围。
公司可以根据您的要求，共同研制开发特殊用途金属粉末及金属合金粉末材料、喷涂焊丝，同时对外承接金属零部件（热喷涂、焊）表面强化和修复，并提供热喷涂（焊）技术培训和咨询服务。 清河县飞溥合金材料公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈13473066543。
